行星减速机传动原理

返回列表 来源: 发布日期: 2021.03.01

行星减速机的传动结构为目前齿轮减速机效率最高的组合,行星减速机基本传动结构如下:

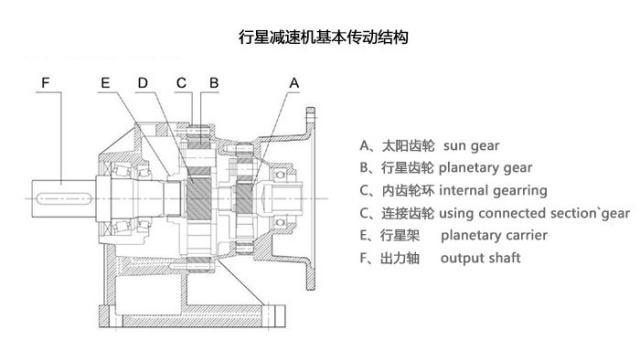

A、太阳齿轮 sun gear

B、行星齿轮(组合于行星架) planetary gear

C、内齿轮环 internal gearring

C、连接齿轮 using connected section`gear

E、行星架 planetary carrier

F、出力轴 output shaft

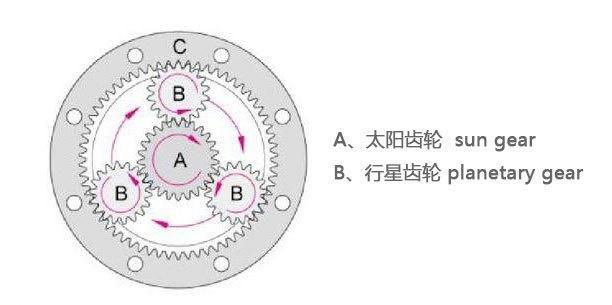

驱动源以直结或连接方式启动太阳齿轮,太阳齿轮将组合于行星架上的行星齿轮带动运转。整组行星齿轮系统沿着外齿轮环自动绕行转动,行星架连结出力轴输出达到减速目的。更高减速比则借由多组阶段齿轮与行星齿轮倍增累计而成。

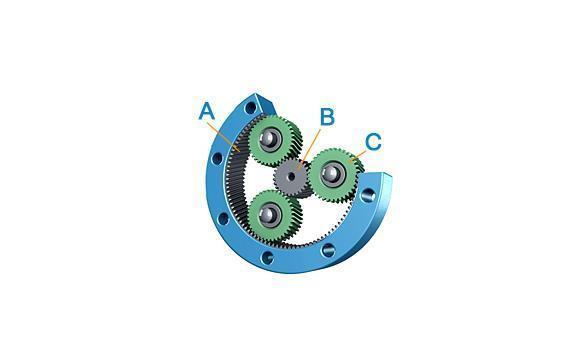

行星减速机由一个内齿环(A)紧密结合于齿箱壳体上,环齿中心有一个自外部动力所驱动之太阳齿轮(B)介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠着出力轴、内齿环及太阳齿支撑浮游于期间;当入力侧动力驱动太阳齿时,可带动行星齿轮自转,并依循着内齿环之轨迹沿着中心公转,行星之旋转带动连结于托盘之出力轴输出动力。
